分布式拼控及KVM坐席管理系统



产品概述

分布式拼控及KVM坐席管理系统是网络音视频传输解决方案，系统具备完善的远距离音视频传输功能，分布式坐席管理功能与分布式大屏拼接管理功能，具备高质量网络视频传输、低带宽、稳定等优点，为用户提供无延时、高清无损的极致音视频体验。适用于安防教育、广播电视、行政管理、展览展示等行业。

一人多机：仅靠一套键鼠即可访问多台不同主机，通过鼠标简单滑动即可实现不同计算机之间的自由切换，简化操作台桌面

鼠标滑屏：支持通过移动鼠标指针跨屏实现对控制主机的切换

一机多屏：多输出口电脑主机配合多个输入输出节点可实现一机多屏功能

多屏推送：支持组件信息共享、信息便捷推送，不仅可实现单屏推送，还能实现多连屏推送

多用户控制：支持多个不同用户可同时通过鼠标键盘实现对远程计算机的同步控制与管理

远程控制：支持远程KVM功能，可通过坐席鼠标键盘对远端信号源主机进行控制

支持OSD菜单、快捷键双重操作，可实现信号源切换、推送、抓取等多种功能

信号源预览功能，控制软件可对信号源画面进行实时预览

支持场景保存功能，可将场景布局保存至系统中，实现快速无缝切换

支持场景轮巡功能

支持大屏拼接管理功能，支持开窗，支持单屏16画面任意开窗显示

支持底图、滚动字幕功能

支持信号源实时预览功能

每路信号均可实现跨多块显示屏显示，最大可扩大至整体全屏显示，保证画面质量的无损重现

支持窗口漫游，画面可显示在任意一块或多块大屏上

每个窗口的画面大小可任意进行缩放，可单独或组合对高度、宽度进行放大或缩小，通过独有的视频处理算法保证画质不受损失

支持“画中画”功能，即任意画面可叠加

支持屏幕预操作功能，编辑好大屏画面后一键投屏，避免在大屏上实时显示操作方式

超强同步性，独有的专利技术，保障大屏拼接视频输出每一帧完全同步

超低延时，视频传输，毫秒级以内，信号切换快速流畅，无黑屏、闪屏

前面板液晶屏支持显示设备IP地址

支持双向音频传输，支持输出端与输入端的音频互联

支持独立音频传输、切换，可传输无视频音频或随路音频

稳定性高，支持7×24小时的连续运行，能够满足控制室、调度中心、监控中心等场所对系统性能日益严格的要求

输入节点支持标准H.265/HEVC或H.264/AVC编码

支持编码码率调节，可选变码率与定码率

支持TCP，UDP，组播等多种传输方式

支持RTSP、国标GB28181和ONVIF标准协议

输出节点支持标准H.265/HEVC和H.264/AVC自动解码

支持USB透传

支持远程开关机

支持PS/2功能，用于传递键鼠信号，用于数据加密

产品尺寸图

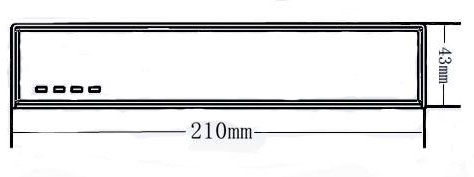

节点尺寸图

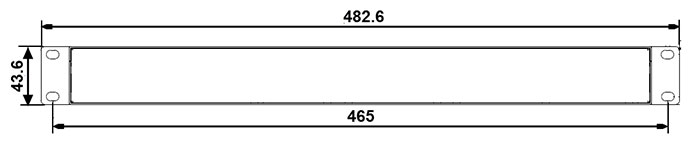

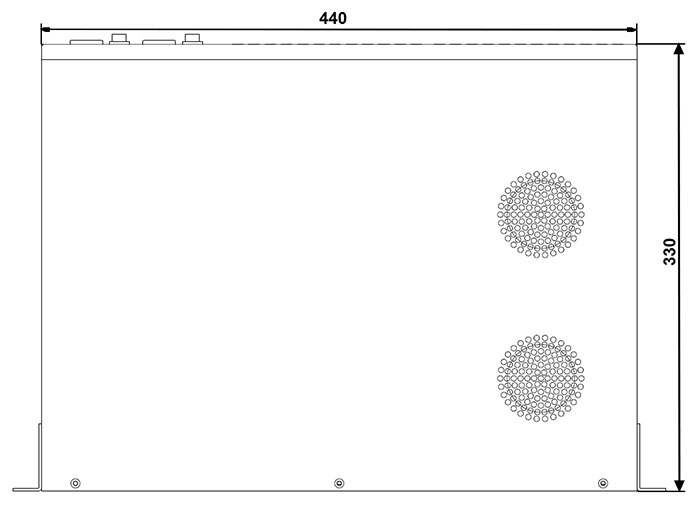

集中供电箱尺寸



单位：mm

产品接口图

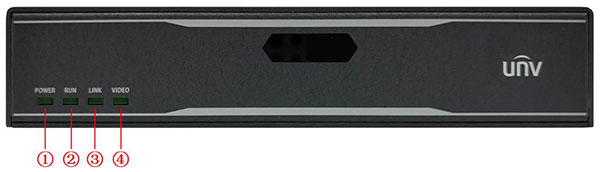

节点前面板

(1) POWER指示灯(2) RUN指示灯(3) LINK指示灯
(4) VIDEO指示灯

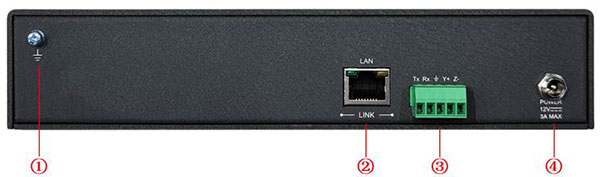

管理节点后面板

(1) 接地接口(2) 网口(3) RS232 & RS485串口
(4) 电源接口

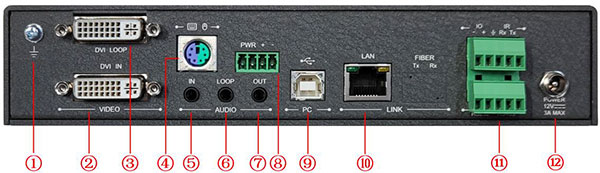

DVI输入节点后面板

(1) 接地接口(2) DVI视频输入(3) DVI视频环出
(4) PS/2接口 (5) 3.5mm音频输入(6) 3.5mm音频环出
(7) 3.5mm音频输出(8) 远程开关机接口(9) USB type B接口
(10) 网口(11) RS232 & RS485串口 & IO & IR接口(12) 12V DC电源接口

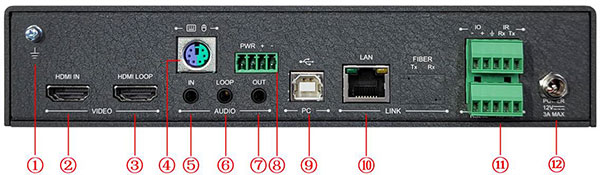

HDMI输入节点后面板

(1) 接地接口(2) HDMI视频输入(3) HDMI视频环出
(4) PS/2接口 (5) 3.5mm音频输入(6) 3.5mm音频环出
(7) 3.5mm音频输出(8) 远程开关机接口(9) USB type B接口
(10) 网口(11) RS232 & RS485串口 & IO & IR接口(12) 12V DC电源接口

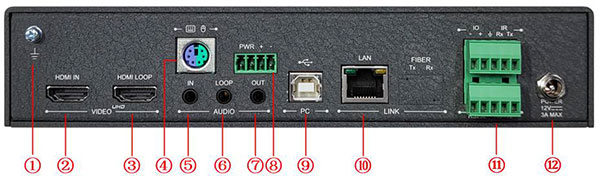

HDMI（4K）输入节点后面板

(1) 接地接口(2) HDMI（4K）视频输入(3) HDMI（4K）视频环出
(4) PS/2接口 (5) 3.5mm音频输入(6) 3.5mm音频环出
(7) 3.5mm音频输出(8) 远程开关机接口(9) USB type B接口
(10) 网口(11) RS232 & RS485串口 & IO & IR接口(12) 12V DC电源接口

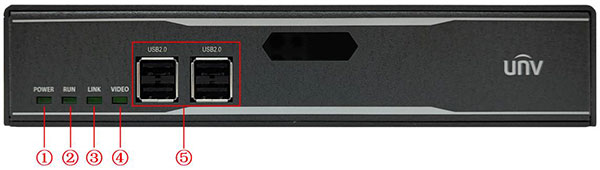

输出节点前面板

(1) POWER指示灯(2) RUN指示灯(3) LINK指示灯
(4) VIDEO指示灯(5) USB type A接口

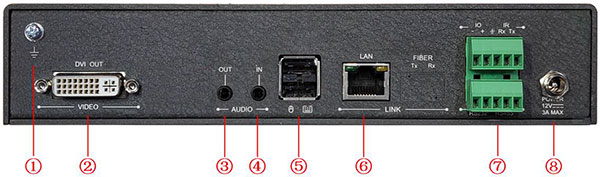

DVI 坐席输出节点后面板

(1) 接地接口(2) DVI视频输出(3) 3.5mm音频输出
(4) 3.5mm音频输入(5) USB type A接口(6) 网口
(7) RS232 & RS485串口 & IO & IR接口(8) 12V DC电源接口

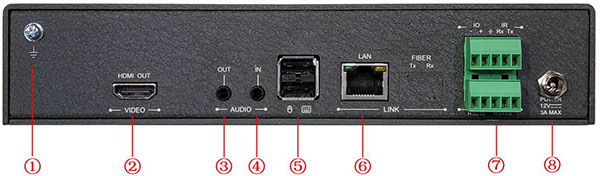

HDMI坐席输出节点后面板

(1) 接地接口(2) HDMI视频输出(3) 3.5mm音频输出
(4) 3.5mm音频输入(5) USB type A接口(6) 网口
(7) RS232 & RS485串口 & IO & IR接口(8) 12V DC电源接口

HDMI拼接输出节点后面板

(1) 接地接口(2) HDMI视频输出(3) 3.5mm音频输出
(4) 3.5mm音频输入(5) USB type A接口(6) 网口
(7) RS232 & RS485串口 & IO & IR接口(8) 12V DC电源接口

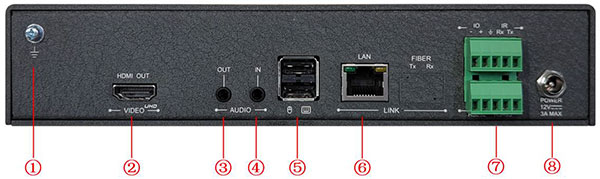

HDMI（4K）拼接输出节点后面板

(1) 接地接口(2) HDMI（4K）视频输出(3) 3.5mm音频输出
(4) 3.5mm音频输入(5) USB type A接口(6) 网口
(7) RS232 & RS485串口 & IO & IR接口(8) 12V DC电源接口

集中供电箱前面板

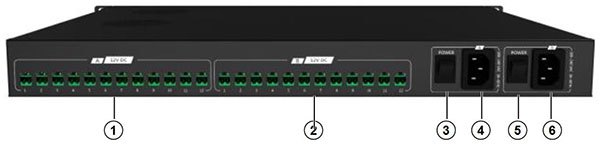

集中供电箱后面板

(1) 电源输出口×12(2) 电源输出口×12(3) 第一组电源开关
(4) 第一组电源输入(5) 第二组电源开关(6) 第二组电源输入

产品型号备注
DSM1000-M分布式KVM管理节点（256节点）（必配）
DSM1001-HI-E分布式KVM HDMI输入节点（选配）
DSM1001-DI-E分布式KVM DVI输入节点（选配）
DSM1001-UH-E分布式KVM HDMI 4K输入节点（选配）
DSM1001-HIMP-X分布式KVM HDMI拼接输出节点（选配，用于拼接输出）
DSM1001-UHS-X分布式KVM HDMI 4K拼接输出节点（选配，用于拼接输出）
DSM1001-HIM-X分布式KVM HDMI坐席输出节点（选配，用于坐席输出）
DSM1001-DIM-X分布式KVM DVI坐席输出节点（选配，用于坐席输出）
HB-DSM-PWR-2424路集中供电箱（选配）
HB-DSM-TJ分布式KVM机架安装托盘（选配）
