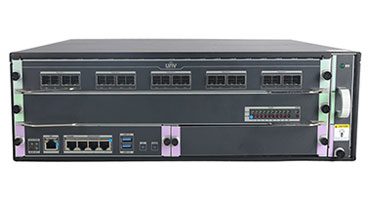

DMC9000-3U 视频拼接处理器

图像采集和送显板卡采用全硬件FPGA架构，采用自研核心图像处理策略，处理性能优异。主控系统采用嵌入式Linux操作系统，支持7×24小时稳定运行，不易受到黑客、病毒的入侵和攻击，能够适应控制室、调度中心、监控中心等场所，满足对系统性能日益严格的要求。

插卡式机箱设计，输入板卡、输出板卡均为插卡式设计，应用灵活，便于系统升级、扩容及维护。

业界先进的PCIe交换芯片，采用PCIe总线实现全交换调度架构高速数据传输技术，每路信号独享专用通道进行传输，保证所有信号图像的完全实时显示，同时实现输入和输出板卡任意混插，业务板卡配制更加灵活。

分辨率实时全兼容技术（Resolution Real-time Total Adaptation），即单台设备可以支持多个不同分辨率的电视墙，将所有输出通道划分到16组不同的电视墙，每个电视墙可以自定义不同的输出分辨率。

支持在电视墙上的任意位置进行开窗、漫游、缩放操作，画面显示没有区域范围上的边界限制，通过独有的视频处理算法，保证画面在缩放过程中画质不受损失。

支持“画中画”功能，即可在电视墙已有画面的任意位置叠加其他视频画面，使得布局方式更加灵活自由。

支持将电视墙业务布局保存为场景，方便随时调取，最多可保存64个场景，并支持场景间轮巡。

实现设备风扇体育温控，将系统散热和噪音控制在理想水平

实现设备板卡电源和温度体育监控，单个板卡出现电源和温度异常时，单个板卡执行断电操作，保护硬件安全。

支持自定义EDID功能，可自定义输入的视频源分辨率。

支持配合小间距LED使用。

支持级联，最大可支持6台设备级联

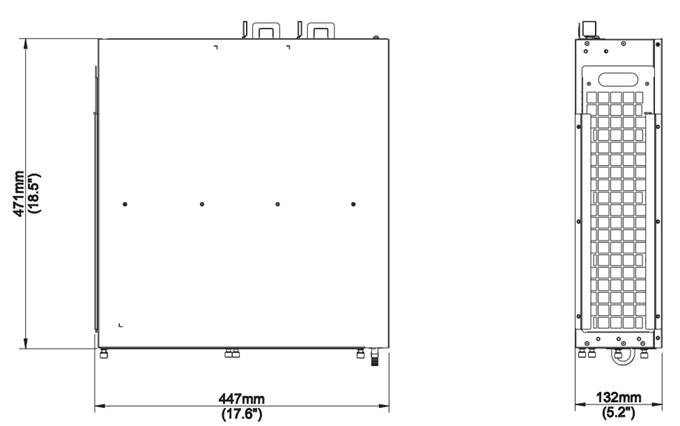

DMC9000-3U尺寸图

产品接口

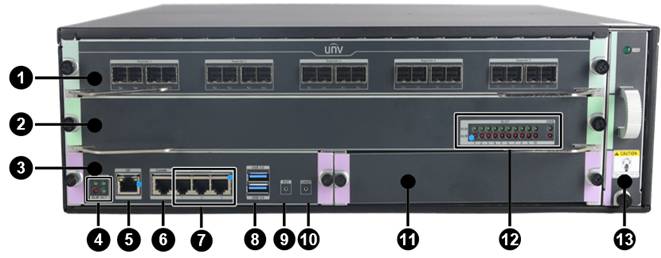

主机框正视图

1：主机级联板（槽位固定，不可混插）2：主机交换板（槽位固定，不可混插）
3：主控板4：状态指示灯（RUN、ALM、PWR、ACT）
5：设备网口，支持10M/100M/1000M Base-T自适应6：设备配置串口
7：RS232/ RS4858：USB3.0接口
9：RST复位按键，短按1S复位整机，长按5S恢复出厂设置10：SWAP主备切换按键：短按，主用主控切换为备用主控
11：主控插槽冗余（暂不支持双主控）12：主机交换板状态指示灯和业务板卡状态指示灯
13：风扇框

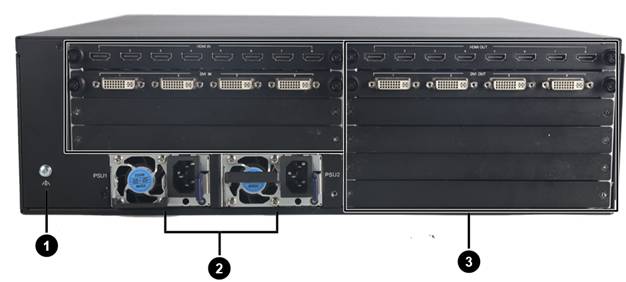

主机框/扩展柜后视图

1：接地端子2：电源
3：业务板卡槽位（10槽位，支持混插）

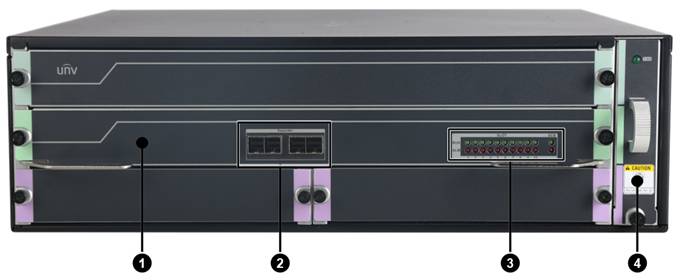

扩展柜正视图

1：扩展柜交换板（槽位固定，不可混插）2：级联口
3：扩展柜交换板状态指示灯和业务板卡状态指示灯4：风扇框

产品型号备注
DMC9000-3U3U拼接处理器主机框（10个业务插槽，2个主控槽位，1个标配电源、风扇）
FB-SC90-M3U拼接处理器主控板（必配）
FB-SC90-SPU3U拼接处理器控制主机交换板（必配）
FB-SC90-MCU3U拼接处理器主级联板（选配）
FB-SC90-3U3U拼接处理器扩展柜(10个业务插槽，选配)
FB-SC90-SCU3U拼接处理器扩展柜交换板（选配）
FB-SC90-04HI-E4路HDMI输入，最高支持分辨率WUXGA（1920x1200）@60（选配）
FB-SC90-08HI-E8路HDMI输入，最高支持分辨率WUXGA（1920x1200）@60（选配）
FB-SC90-04DI-E4路DVI-D输入，最高支持分辨率WUXGA（1920x1200）@60（选配）
FB-SC90-02UH-E2路HDMI输入，最高支持分辨率4K（3840 x2160）@30（选配）
FB-SC90-04VA-E4路VGA输入，最高支持分辨率WUXGA（1920x1200）@60（选配）
FB-SC90-04HI-X4路HDMI输出，最高支持分辨率WUXGA（1920x1200）@60（选配）
FB-SC90-08HI-X8路HDMI输出，最高支持分辨率WUXGA（1920x1200）@60（选配）
FB-SC90-04DI-X4路DVI-D输出，最高支持分辨率WUXGA（1920x1200）@60（选配）
FB-SC90-02UH-X2路HDMI输出，最高支持分辨率4K（3840 x2160）@30（选配）
PWR-AC1229A-VC3U拼接处理器功能电源模块（350W）（选配）
HB-SC-3U-LMF3U拼接处理器理线架（选配）
